退火爐處理后工件出爐溫度不宜太高，溫度過(guò)高容易生銹，而且還會(huì)因工件形狀造成冷熱不均的應(yīng)力，達(dá)不到去除應(yīng)力的工藝要求。

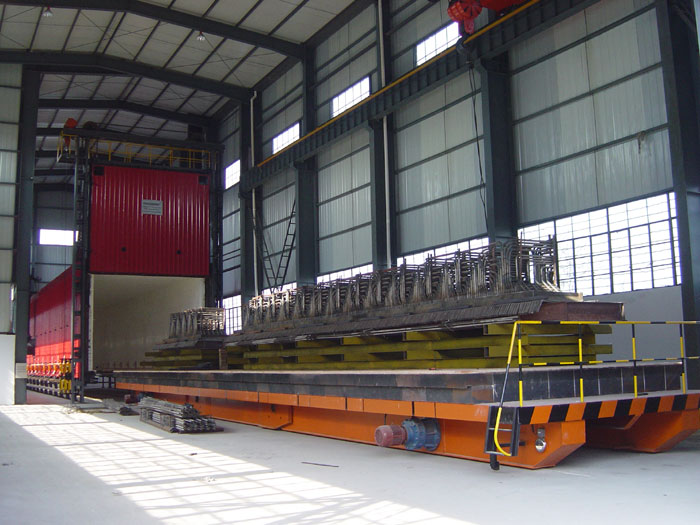

鑄件退火爐

       退火可消除鋼的內(nèi)應(yīng)力。當(dāng)退火完成了組織結(jié)構(gòu)重新組合的任務(wù)之后，就轉(zhuǎn)入冷卻階段?？炖洌ú痪鶆蚶鋮s）還會(huì)引起新的內(nèi)應(yīng)力（熱應(yīng)力），這種應(yīng)力如若超過(guò)了該溫度下鋼的屈服點(diǎn)，就會(huì)引起塑性變形，塑性變形會(huì)松弛一部分內(nèi)應(yīng)力，而余下應(yīng)力值（殘留內(nèi)應(yīng)力）處于該屈服點(diǎn)附近的高點(diǎn)位置，后面機(jī)械加工時(shí)產(chǎn)生的內(nèi)應(yīng)力容易與之疊加或破壞其平衡狀態(tài)而引起新的畸變。如果熱應(yīng)力低于屈服點(diǎn)，所引起的是彈性變形，殘留內(nèi)應(yīng)力越小，機(jī)械加工引起的畸變也越小，尺寸更加穩(wěn)定?？炖鋮^(qū)間越大，熱應(yīng)力也越大，冷卻后的殘留應(yīng)力越大，這是其一；其二，鋼的屈服強(qiáng)度與所處的溫度有關(guān)——溫度高屈服強(qiáng)度下降。在同樣應(yīng)力條件下，溫度高，可引起塑性變形，溫度低則是彈性變形。對(duì)一般鋼而言，通常把由于快冷造成的熱應(yīng)力（上限值是有限的）引起塑性變形轉(zhuǎn)為彈性變形的溫度定為 550℃。相反，消除內(nèi)應(yīng)力的高溫回火加熱溫度，也應(yīng)當(dāng)選擇在 550℃以上，前提是不影響機(jī)械性能指標(biāo)的降低。

去應(yīng)力退火爐

        退火熱處理對(duì)于消除（減?。﹥?nèi)應(yīng)力、穩(wěn)定尺寸，需要退火、高溫回火的工序，由高溫到 500℃階段宜采用緩慢冷卻，如果對(duì)尺寸要求更高的穩(wěn)定性，則緩慢冷卻至300℃或150℃以下出爐。注：快冷慢冷是相對(duì)而言，這里所謂的快冷是指空氣冷卻，慢冷是隨爐冷卻或者控制冷卻速度的降溫。

       生產(chǎn)中經(jīng)常會(huì)遇到對(duì)尺寸要求比較嚴(yán)格的零件，淬火回火之后造成超差的畸變，一般都認(rèn)為是加熱過(guò)快或淬火冷卻時(shí)造成的，其實(shí)并不完全如此，有一部分是零件加熱（含緩慢加熱）過(guò)程中就出現(xiàn)了明顯的畸變（比如，彈性元件、沖壓件和形狀復(fù)雜的零件）。后道熱處理工序之前，符合尺寸要求的零件，是原始內(nèi)應(yīng)力處于彈性變形支撐著的形狀。在加熱過(guò)程中內(nèi)應(yīng)力消除，彈性變形消失，零件的形狀回復(fù)到本來(lái)狀態(tài)，造成尺寸超差。如果在后道熱處理之前將其高溫回火一次，就可以看出真相。

       有人會(huì)覺(jué)得退火爐出爐溫度這個(gè)問(wèn)題沒(méi)有想象的那么嚴(yán)重，退火隨爐冷卻的出爐溫度高一點(diǎn)、低一點(diǎn)無(wú)所謂。或者空氣冷卻都沒(méi)有事。在一般情況下，這也是事實(shí)，而在某些精密零件上，還真的受到內(nèi)應(yīng)力問(wèn)題的牽連。內(nèi)應(yīng)力問(wèn)題，影響因素眾多，又呈動(dòng)態(tài)，還有零件自身的尺寸、形狀和裝爐方式的作用，非常復(fù)雜，往細(xì)說(shuō)，憑我這個(gè)水平，還真的說(shuō)不清，道不明。工程師的任務(wù)是將復(fù)雜的問(wèn)題盡量簡(jiǎn)單化，只能從趨勢(shì)學(xué)角度出發(fā)，放在理論應(yīng)用上來(lái)思考問(wèn)題，留有安全系數(shù)，減小隱患，區(qū)別對(duì)待。經(jīng)過(guò)實(shí)踐來(lái)驗(yàn)證和修正，提高認(rèn)識(shí)，積累經(jīng)驗(yàn)。

       當(dāng)鋼的內(nèi)應(yīng)力在一定高溫下基本被消除之后， 在 500℃以上的溫度區(qū)間宜緩慢冷卻，這一概念，在實(shí)際生產(chǎn)廣泛用于退火、高溫回火和滲氮零件的中間回火工序等工藝之中。
